Message par laurentboxster987 Sam 20 Juil 2019 - 22:44

Bonsoir à tous,

J'ai acheté un boxster de 2001 équipé de la radio Porsche CDR22 avec apparemment un ampli dans le coffre avant et je viens d'acheter une nouvelle radio Pioneer.

J'ai un soucis pour le raccordement des hps car mis à part la fiche ISO pour les alimentations, j'ai 2 petites fiches (1 bleu avec 2 fils et une jaune avec 6 fils.

Quelqu'un aurait une idée s'il y a des adaptateurs ou pas?

Merci d'avance et bonne soirée

Laurent
laurentboxster987
laurentboxster987
1500 tr/mn
1500 tr/mn

17/07/2019
Messages : 64
Age : 51
Prénom : Acoz (Belgique)
Modèle : boxster986 2.7l

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Dim 21 Juil 2019 - 9:23

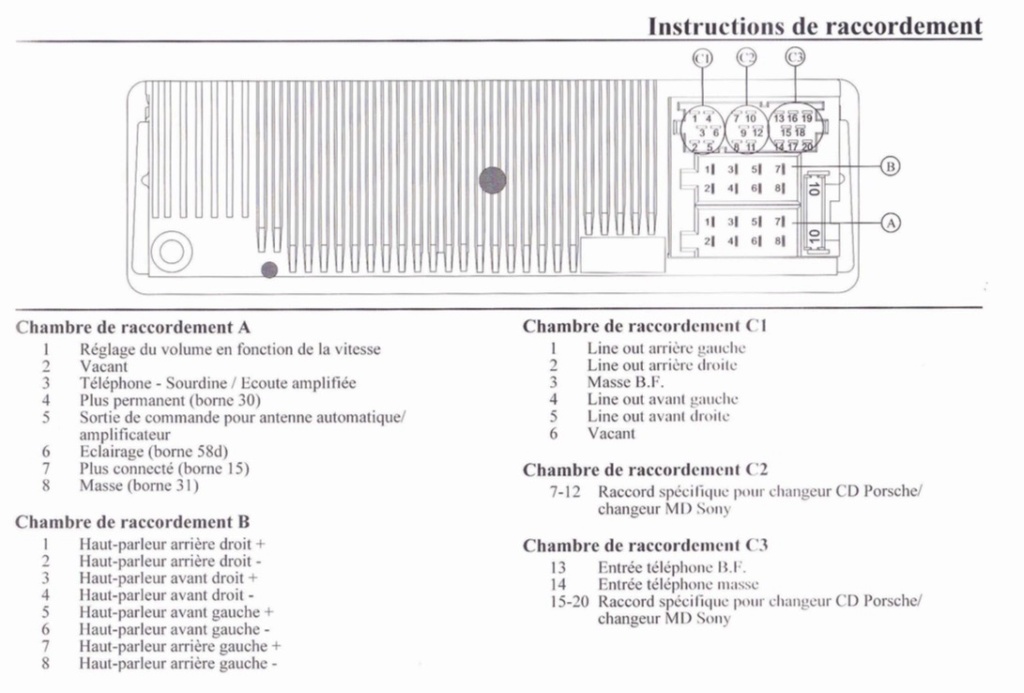

voici le schéma des connections du CDR22, ça devrait t'aider à repérer la destination les fils de ces connecteurs. Personnellement, comme je n'avais pas trouvé d'adaptateur quand j'ai remplacé la radio d'origine par une 2DIN, j'ai démonté les connecteurs pour les brancher directement sur les fils correspondants de la nouvelle radio.

changement radio origine Captur27

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par laurentboxster987 Dim 21 Juil 2019 - 11:30

Merci Paco986 :-)
laurentboxster987
laurentboxster987
1500 tr/mn
1500 tr/mn

17/07/2019
Messages : 64
Age : 51
Prénom : Acoz (Belgique)
Modèle : boxster986 2.7l

Revenir en haut Aller en bas

changement radio origine Empty cdr22

Message par laurentboxster987 Dim 21 Juil 2019 - 19:59

PAs su mettre nouvelle radio pioneer dans le boxster car suivant le schéma de Paco tout les négatifs sont ensembles or que sur la nouvelle radio ils sont tous séparés pour chaque hp grrrrrr

Des idées ou je dois contacter un concessionnaire officiel pour voir ce qu'il faut faire

me rci d'avance et bonne soirée

Laurent
laurentboxster987
laurentboxster987
1500 tr/mn
1500 tr/mn

17/07/2019
Messages : 64
Age : 51
Prénom : Acoz (Belgique)
Modèle : boxster986 2.7l

Revenir en haut Aller en bas

changement radio origine Empty changement radio origine suite

Message par laurentboxster987 Dim 21 Juil 2019 - 23:49

Problème résolu. nouvelle radio ok ;-)
laurentboxster987
laurentboxster987
1500 tr/mn
1500 tr/mn

17/07/2019
Messages : 64
Age : 51
Prénom : Acoz (Belgique)
Modèle : boxster986 2.7l

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Lun 22 Juil 2019 - 9:40

laurentboxster986 a écrit:Problème résolu. nouvelle radio ok ;-)
sympatique c'était quoi le problème ?

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par MMY Lun 22 Juil 2019 - 17:54

Quel modele as tu mis?

pas de soucis avec l'emplacement ? meme taille ? sinon   comment as tu comblé l'ecart , si difference ?

je me demande si la taille de l'emplacement est identique sur le 987...

merci
MMY
MMY
1500 tr/mn
1500 tr/mn

01/04/2019
Messages : 66
Prénom : rhone
Modèle : 987 phase2

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Lun 22 Juil 2019 - 18:51

MMY a écrit:Quel modele as tu mis?

pas de soucis avec l'emplacement ? meme taille ? sinon   comment as tu comblé l'ecart , si difference ?

je me demande si la taille de l'emplacement est identique sur le 987...

merci
les emplacements pour radio, bac de rangement, ..., sont standardisés: soit 180 x 50 mm pour du 1 DIN, p ex pour les radios de la série CDR22, soit 180 x100 mm pour le 2 DIN, comme lorsqu'il y a le GPS p ex. Par contre, les encadrements ne sont en général pas tout à fait les mêmes d'une marque à l'autre.

Je suis p ex passé de ceci:
changement radio origine 1810

à ceci:

changement radio origine Img_3911

en retirant la radio d'origine et en descendant le module de clim à la place du module rangement de K7 j'ai obtenu un emplacement 2DIN pour installer une radio avec GPS, bluetooth, wifi, ... Mais il faut quand même un peu scier et limer pour que fignoler l'installation

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par Antiskid Lun 22 Juil 2019 - 19:44

Bravo paco986  bravo

Belle réalisation. Du coup, j'ai bien envie de me lancer et remplacer mon autoradio miteux chinois par quelque chose de plus geek.
Mais le choix est vaste et j'ai peu de repères sur les nouveaux autoradios 2din (j'en suis resté à l'époque des JVC et Pioneer avec lecteur de K7).

Un modèle à conseiller peut-être ?

Le câblage du bloc de commande de climatisation était-il suffisamment long pour le déplacer à son nouvel emplacement ?
Antiskid
Antiskid
2500 tr/mn
2500 tr/mn

18/10/2017
Messages : 129
Modèle : 986 S 2001

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par jlrcroco Lun 22 Juil 2019 - 20:44

joli rendu ce montage en double din

- https://www.boxster-cayman.com -


Mieux vaut partir tant qu'il est encore temps de rester affraid
jlrcroco
jlrcroco
7000 tr/mn
7000 tr/mn

15/03/2009
Messages : 796
Age : 66
Prénom : Chereng
Modèle : Boxster 981 GTS

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par Invité Lun 22 Juil 2019 - 20:51

Belle integration, Francis, bravo, on dirait un montage d'origine !
Anonymous
Invité
Invité


Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Mar 23 Juil 2019 - 9:07

Eric50 a écrit:Belle integration, Francis, bravo, on dirait un montage d'origine !
merci Eric, je dirais même que c'est mieux que l'origine car j'ai pu mettre les commandes de clim juste sous la radio alors qu'elles sont tout en dessous en montage Porsche car il y a le lecteur CD à cet endroit. Elles sont nettement plus accessibles à cet endroit que derrière le levier de vitesses et je trouve qu'esthétiquement c'est plus équilibré.

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Mar 23 Juil 2019 - 9:14

Antiskid a écrit:Bravo paco986  bravo

Belle réalisation. Du coup, j'ai bien envie de me lancer et remplacer mon autoradio miteux chinois par quelque chose de plus geek.
Mais le choix est vaste et j'ai peu de repères sur les nouveaux autoradios 2din (j'en suis resté à l'époque des JVC et Pioneer avec lecteur de K7).

Un modèle à conseiller peut-être ?

Le câblage du bloc de commande de climatisation était-il suffisamment long pour le déplacer à son nouvel emplacement ?
merci
le choix de modèle 2DIN est vaste en effet par contre il n'est pas évident de trouver le bon encadrement pour faire la finition autour de la radio.
Il y a un tuto vidéo de Piston Kirk qui explique comment procéder.
Pas de problème de longueur de câble pour déplacer le bloc de clim, surtout en le plaçant comme je l'ai fait juste en-dessous de la radio et non pas tout en bas de la console. L'autre avantage de le placer à cet endroit c'est qu'il n'y a pas besoin d'acheter un encadrement spécifique comme le fait Piston Kirk dans son tuto, cet emplacement a exactement les mêmes dimensions que celui de départ, donc on peut garder le cadre d'origine alors que la découpe tout en bas est un peu plus étroite et arrondie.

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty changement radio d origine

Message par Princedes986 Ven 16 Aoû 2019 - 22:02

Bonjour les électriciens,

Quel Poste GPS as tu mis ?
Le prix du poste ,la marque et le prix du montage ?
Je pense qu'il faut compter entre 1000 et 1500€ ?
Donc il semble que tu n'as pas scié ou raboter le support ?
Merci de vos réponses, car je pense faire comme vous.
Bon we
Princedes986
Princedes986
1000 tr/mn
1000 tr/mn

05/06/2019
Messages : 29
Prénom : Lot
Modèle : 986

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Sam 17 Aoû 2019 - 9:11

Princedes986 a écrit:Bonjour les électriciens,

Quel Poste GPS as tu mis ?
Le prix du poste ,la marque et le prix du montage ?
Je pense qu'il faut compter entre 1000 et 1500€ ?
Donc il semble que tu n'as pas scié ou raboter le support ?
Merci de vos réponses, car je pense faire comme vous.
Bon we
1000 - 1500 €  betise je n'ai pas mis 1/10 de la valeur de la voiture pour une radio  q<<w

J'ai acheté un modèle proche de celui-ci sur Amazon. A peine 300 € avec les accessoires (adaptateur antenne, fixation, encadrement).

Je me suis basé sur le tuto de Piston Kirk, sauf que je n'ai pas mis les commandes de clim tout en bas mais juste sous la radio. Avantages: pas besoin de l'adaptateur pour le bloc de clim, branchement des câbles plus facile et meilleure accessibilité aux commandes.

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par Invité Sam 17 Aoû 2019 - 15:23

Encore plus mieux ! bravo.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par chrisdancer69 Mar 3 Nov 2020 - 15:19

Bonjour et bravo, je trouve l'idée de la clim génial!! petites questions :
Comment avez vous fait, pour le fixer car apparemment il n'y pas de pattes de fixation et pour le le cadre de clim c'est le même réajuster ou vous l'avez   changer ???
merci à bientôt
chrisdancer69
chrisdancer69
500 tr/mn
500 tr/mn

03/11/2020
Messages : 16
Prénom : Lyon
Modèle : Boxster 986 ph1

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Mar 3 Nov 2020 - 16:25

chrisdancer69 a écrit:Bonjour et bravo, je trouve l'idée de la clim génial!! petites questions :
Comment avez vous fait, pour le fixer car apparemment il n'y pas de pattes de fixation et pour le le cadre de clim c'est le même réajuster ou vous l'avez   changer ???
merci à bientôt
effectivement, il n'y a pas de fixation, il faut en créer, ce que j'ai fait avec deux petites entretoises en bois dans lesquelles le bloc de clim vient se fixer. Il faut aussi un peu retravailler la console pour que cela entre, notamment découper la plaque centrale pour que le rangement inférieur passe (zones en rouge ci-dessous)

changement radio origine Consol10

Cela permet de garder l'encadrement d'origine au format 1DIN sans le modifier, c'est un des avantages de mettre la clim au-dessus et non pas tout en bas comme on le voit souvent car cela demande alors d'acheter un autre cadre. En plus les commandes de clim sont bien plus accessibles dans cette configuration que placées tout en bas derrière le levier de vitesses.

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par atrack Mar 3 Nov 2020 - 16:34

Il est vrai que le bloc de climatisation est bien mieux placé à cet endroit.
En bas ce n’est pas le top par rapport au levier de vitesse.

symp
avatar
atrack
VIP 4000
VIP 4000

09/04/2020
Messages : 4333
Age : 25
Prénom : Les Iles
Modèle : Tracteur

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par philpax Mar 3 Nov 2020 - 18:17

paco986 a écrit:
MMY a écrit:Quel modele as tu mis?

pas de soucis avec l'emplacement ? meme taille ? sinon   comment as tu comblé l'ecart , si difference ?

je me demande si la taille de l'emplacement est identique sur le 987...

merci
les emplacements pour radio, bac de rangement, ..., sont standardisés: soit 180 x 50 mm pour du 1 DIN, p ex pour les radios de la série CDR22, soit 180 x100 mm pour le 2 DIN, comme lorsqu'il y a le GPS p ex. Par contre, les encadrements ne sont en général pas tout à fait les mêmes d'une marque à l'autre.

Je suis p ex passé de ceci:
changement radio origine 1810

à ceci:

changement radio origine Img_3911

en retirant la radio d'origine et en descendant le module de clim à la place du module rangement de K7 j'ai obtenu un emplacement 2DIN pour installer une radio avec GPS, bluetooth, wifi, ... Mais il faut quand même un peu scier et limer pour que fignoler l'installation
sacré boulot c est bien mieuxet cela choque pas meme plus moderne   ..: ..:

- https://www.boxster-cayman.com -


changement radio origine 47838-Porsche-718-Boxster-Dessinchangement radio origine Amour21
philpax
philpax
VIP Luxury Club Porsche
VIP Luxury Club Porsche

09/01/2016
Messages : 13424
Age : 89
Prénom : phidalgo
Modèle : boxster 987 S 3 L 4

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par atrack Mar 3 Nov 2020 - 18:21

Le visuel est sympa c’est quoi la marque de ton PC Radio?
avatar
atrack
VIP 4000
VIP 4000

09/04/2020
Messages : 4333
Age : 25
Prénom : Les Iles
Modèle : Tracteur

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par paco987 Mar 3 Nov 2020 - 18:28

Pat05 a écrit:Le visuel est sympa c’est quoi la marque de ton PC Radio?
ATOTO A6 achetée sur un site de vente en ligne bien connu qui porte le nom du plus grand fleuve du monde  <w<w

- https://www.boxster-cayman.com -


 présentation de mon 987 ici, de mon ancien 986 ici
et de mon coupé VW SP2 ici
les deux en vidéo ici

changement radio origine 987
paco987
paco987
VIP 4000
VIP 4000

21/02/2017
Messages : 4927
Prénom : Francis
Modèle : 987 2.9 PDK

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par atrack Mar 3 Nov 2020 - 18:31

Merci Francis
avatar
atrack
VIP 4000
VIP 4000

09/04/2020
Messages : 4333
Age : 25
Prénom : Les Iles
Modèle : Tracteur

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par chrisdancer69 Mar 3 Nov 2020 - 18:59

Franchement, c'est top et ben je vais prendre votre exemple et me lancé dans cette longue aventure, mais j'ai tout mon temps pendant ce fichu confinement
 Cool
chrisdancer69
chrisdancer69
500 tr/mn
500 tr/mn

03/11/2020
Messages : 16
Prénom : Lyon
Modèle : Boxster 986 ph1

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par philpax Mar 3 Nov 2020 - 19:03

https://www.amazon.fr/ATOTO-Android-Navigation-Voiture-Bluetooth/dp/B07B7K1NR7
chrisdancer69 a écrit:Franchement, c'est top et ben je vais prendre votre exemple et me lancé dans cette longue aventure, mais j'ai tout mon temps pendant ce fichu confinement
 Cool

- https://www.boxster-cayman.com -


changement radio origine 47838-Porsche-718-Boxster-Dessinchangement radio origine Amour21
philpax
philpax
VIP Luxury Club Porsche
VIP Luxury Club Porsche

09/01/2016
Messages : 13424
Age : 89
Prénom : phidalgo
Modèle : boxster 987 S 3 L 4

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par boulitos Mar 3 Nov 2020 - 19:38

paco986 a écrit:
Pat05 a écrit:Le visuel est sympa c’est quoi la marque de ton PC Radio?
ATOTO A6 achetée sur un site de vente en ligne bien connu qui porte le nom du plus grand fleuve du monde  <w<w
Le Nil ?????        Shocked
boulitos
boulitos
VIP Gold Member
VIP Gold Member

19/05/2019
Messages : 26078
Prénom : x
Modèle : trapanelle

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par philpax Mar 3 Nov 2020 - 19:44

bulito a écrit:
paco986 a écrit:
Pat05 a écrit:Le visuel est sympa c’est quoi la marque de ton PC Radio?
ATOTO A6 achetée sur un site de vente en ligne bien connu qui porte le nom du plus grand fleuve du monde  <w<w
Le Nil ?????        Shocked
pooui             https://www.amazon.fr/ATOTO-Android-Navigation-Voiture-Bluetooth/dp/B07B7K1NR7

- https://www.boxster-cayman.com -


changement radio origine 47838-Porsche-718-Boxster-Dessinchangement radio origine Amour21
philpax
philpax
VIP Luxury Club Porsche
VIP Luxury Club Porsche

09/01/2016
Messages : 13424
Age : 89
Prénom : phidalgo
Modèle : boxster 987 S 3 L 4

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par Jacob1 Mar 3 Nov 2020 - 19:49

Bonjour à tous,
Je vois que cela change les autoradios à tour de bras 😁
Je recherche un autoradio CD d’origine en bon état, pas trop cher.
Si vous avez cela dans vos placards, envoyez moi un mp. 👍


Dernière édition par Jacob1 le Mar 3 Nov 2020 - 20:04, édité 1 fois
Jacob1
Jacob1
7000 tr/mn
7000 tr/mn

04/04/2020
Messages : 771
Age : 51
Modèle : 986 2,5

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par atrack Mar 3 Nov 2020 - 19:58

Jacob1 a écrit:Bonjour à tous,
Je vois que cela change les autoradios à tour de bras 😁
Je recherche un autoradio CD d’origine en bon état, pas trop cher.
Si vous avez cela dans vos placards, envyez moi un mp. 👍
C’est quoi Jacob un CDR23 ?
avatar
atrack
VIP 4000
VIP 4000

09/04/2020
Messages : 4333
Age : 25
Prénom : Les Iles
Modèle : Tracteur

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par Jacob1 Mar 3 Nov 2020 - 20:03

Je pense plutôt un CDR21 vu que ma 986 est de 1997 (ou pourquoi pas un radiocassette + chargeur)
Jacob1
Jacob1
7000 tr/mn
7000 tr/mn

04/04/2020
Messages : 771
Age : 51
Modèle : 986 2,5

Revenir en haut Aller en bas

changement radio origine Empty Re: changement radio origine

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
